Rain SAVE 雨水積磚
基地保水 · 流出抑制 · 台灣製造 · 品質保證

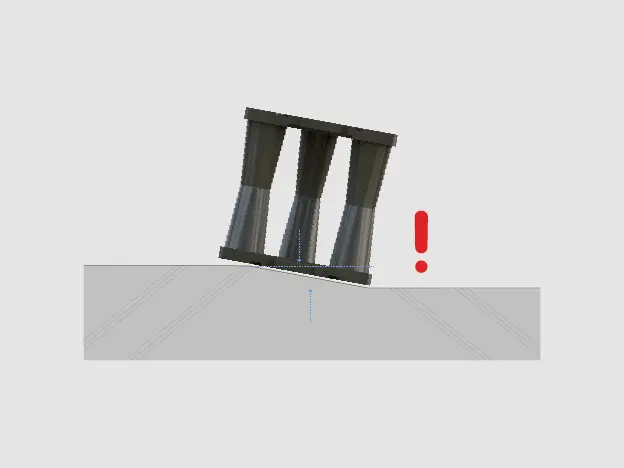

段差

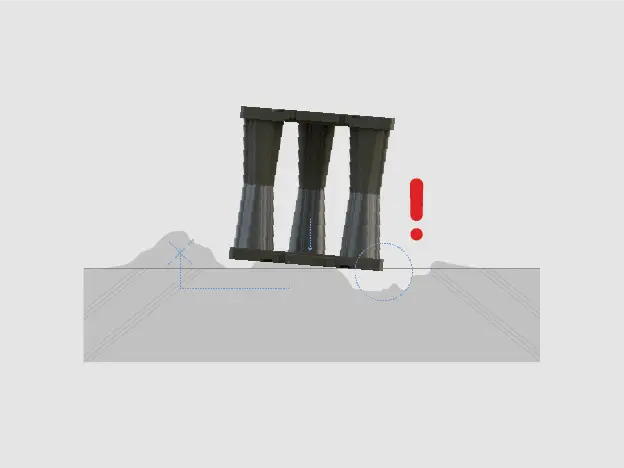

凸起物需打除
凹洞需填實
若為雨天
施工完請儘速回填

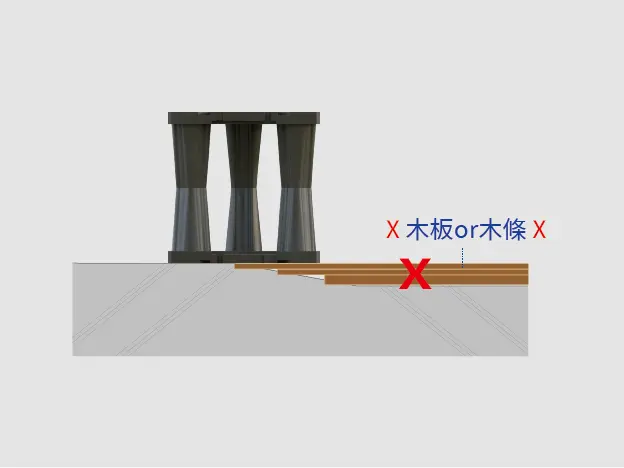

禁止使用他物整平

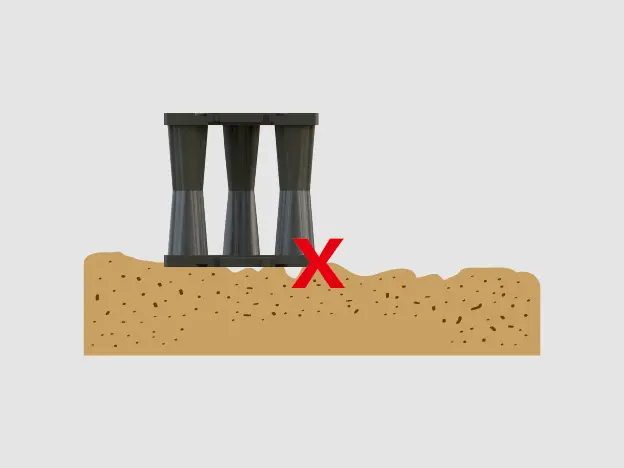

禁止施作於鬆軟地盤

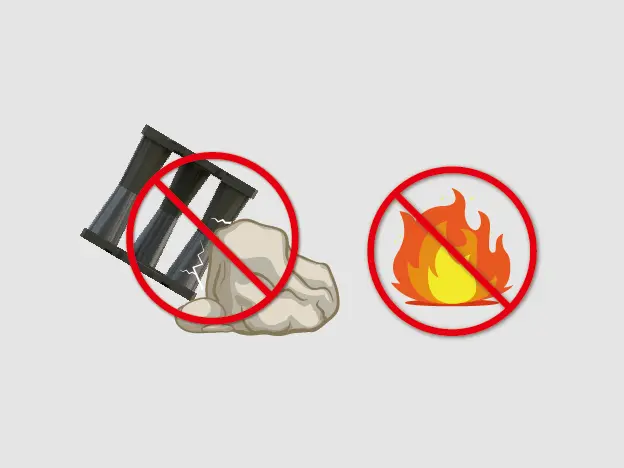

產品嚴禁撞擊
產品需遠離火源
凹洞未處理

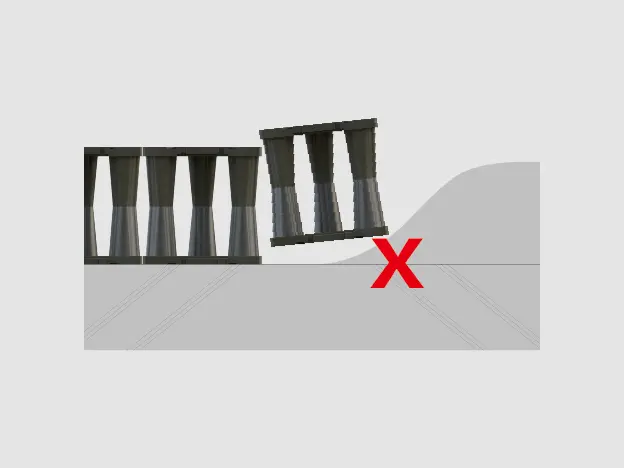

開挖範圍不足

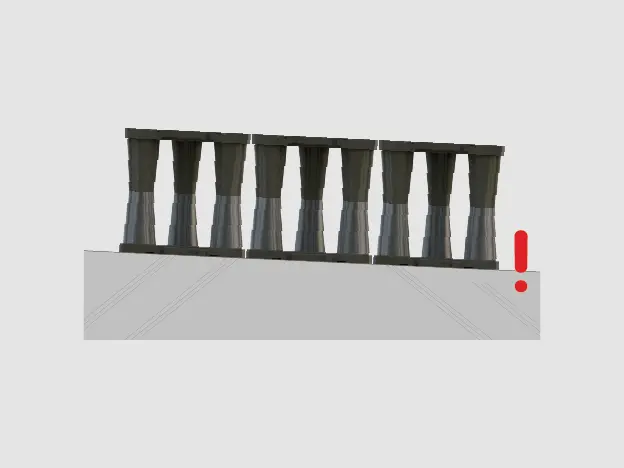

傾斜
安裝前注意事項
主要應用於地表面下的框架式雨水收集系統。
材質為可回收聚丙烯 ,儲水率達 95% 以上。
整體注意事項
禁止襯墊未標記於圖說內之物品於施工面上。(如木板,木條,PS板)
非經專業人員確認前,禁止於鋪設基礎上挖坑沉砂。
禁止安裝於鬆軟地盤上。
主體材料如有破損應立即更換,切勿安裝。
錯誤1: 未確實整平
錯誤2: 開挖範圍不足
1
準備施工中
2
施作過程中工班發現無法施工,
以現場木片、木條逕自整平。
3
錯誤3: 段差,使用他物整平,
凸起與凹洞未處理。
4
持續施工中
5
施工完成
6
災後處理
7
垃圾清運
8
雨水積磚崩塌原因探討:
表面凸起石頭,凹洞不平整,段差傾斜,整體範圍開挖不足。
工程師以木條,木棍,木板等物品整平地面。
總結:
主要原因係為施做後上方回填 土壤的重量傳遞到儲集框架支撐柱腳時其襯墊物品造成支撐面破碎,力量分布不均,導致崩塌。
營造廠商疏於管理,急於趕工導致此次事件發生。
施工完成
1
錯誤: 施工完成後僅回填側邊
浮力問題發生前
2
施作儲水型
因大雨蓄水後造成浮力
浮力問題發生中
3
浮力問題發生中
4
災後現場
5
災後現場
浮力問題發生後
6
災後處理。
以抽水機將儲集之雨水抽出
7
開挖後重新埋設一次
8

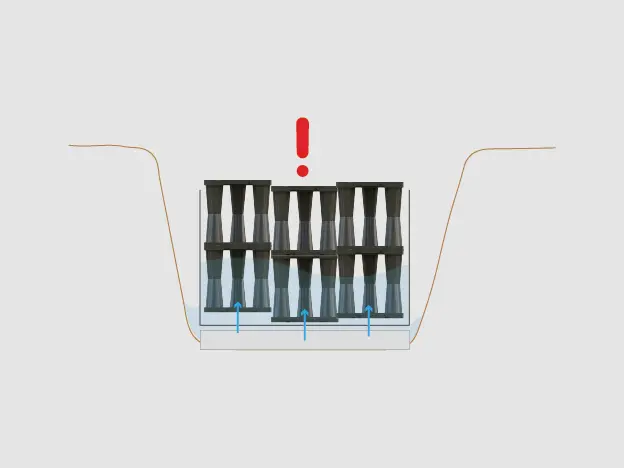

雨水積磚浮力原因探討:
施工後僅回填側邊。
下雨後雨水流入雨水積磚,造成浮力效應。
總結:
營造廠因為工序等原因僅先回填側邊,然而又遇大雨上方無覆蓋重物,導致儲集框架產生浮力。
