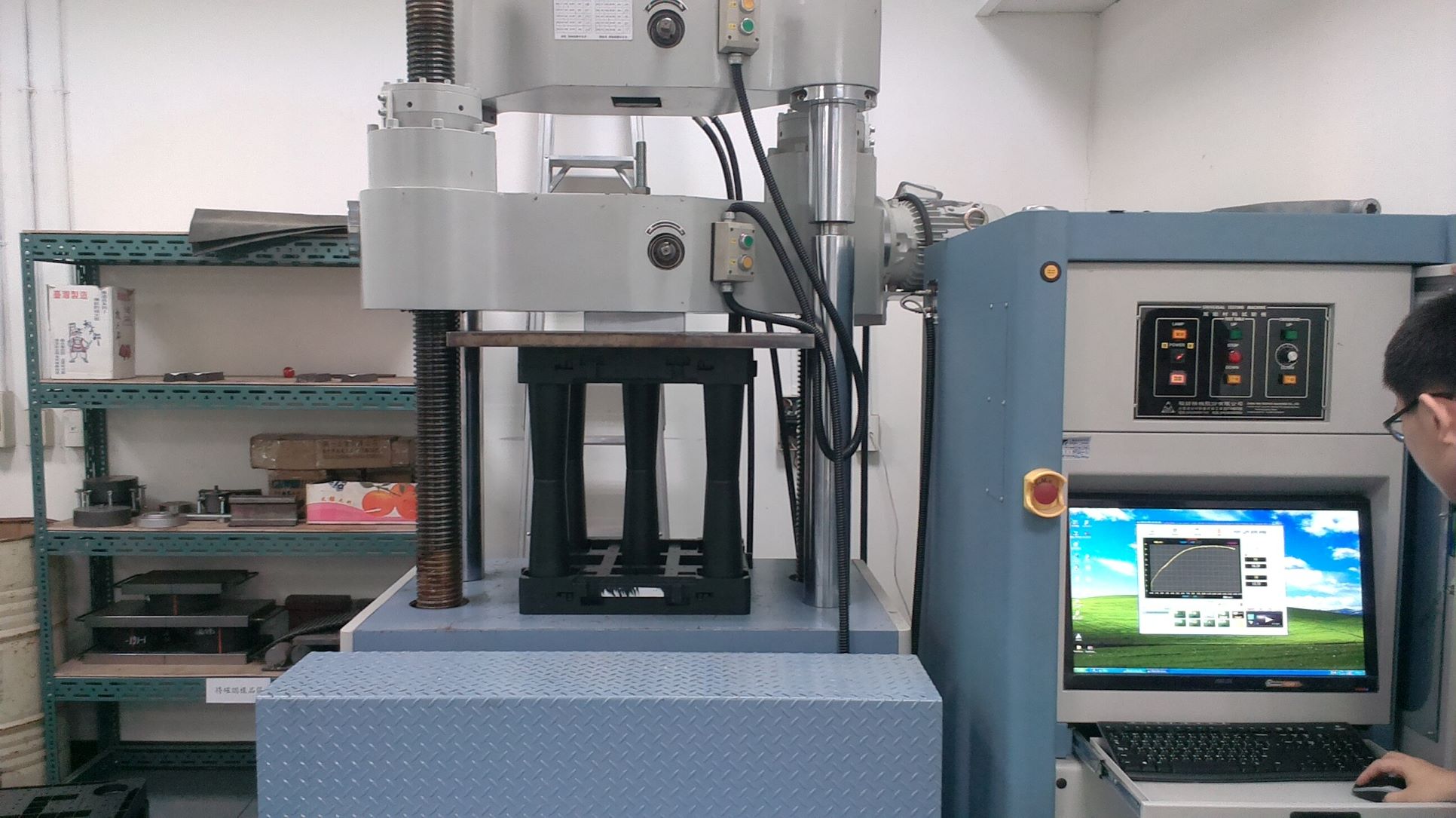

試驗品 | 最大應力(kN/m²) |
No.1 | 368.28 |
No.2 | 436.40 |
No.3 | 380.32 |
平均 | 395.00 |

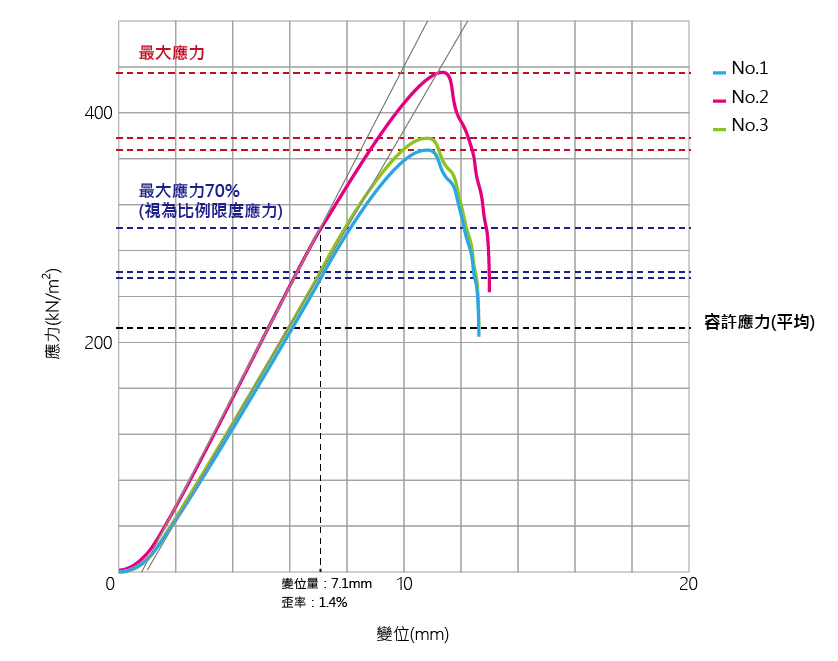

試驗品 | 最大應力 | 最大應力的70% | 視為比例限度應力 | 容許應力 | 視為比例限度荷重時 的歪斜百分比(%) |
單位:kN/m² | |||||
No.1 | 368.28 | 257.80 | 257.80 | 198.32 | 1.4 |
No.2 | 436.40 | 305.48 | 305.48 | 235.00 | 1.4 |
No.3 | 380.32 | 266.24 | 266.24 | 204.80 | 1.4 |
平均 | 395.00 | 276.52 | 276.52 | 212.72 | 1.4 |

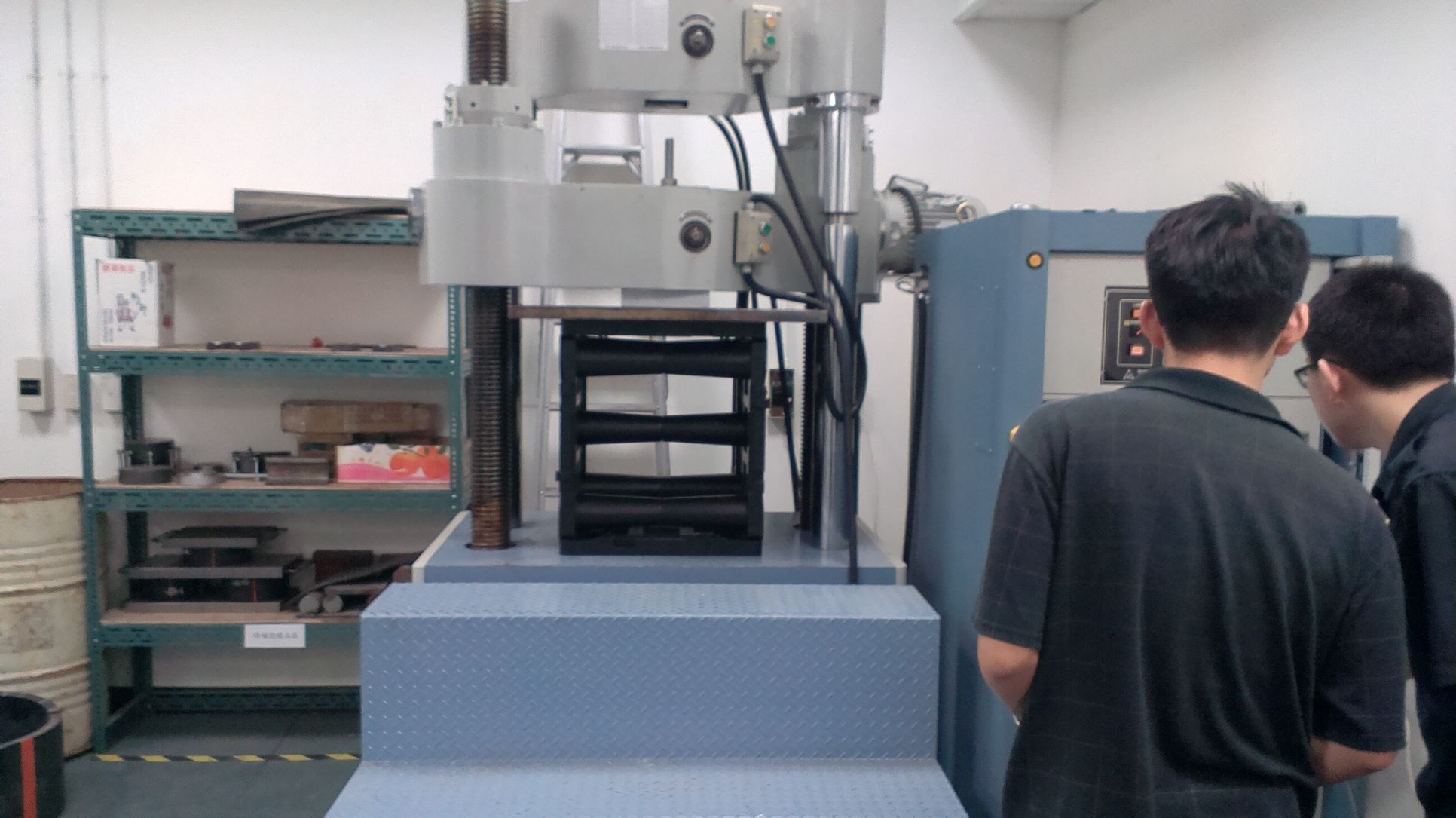

試驗品 | 最大應力(kN/m²) |
No.1 | 124.08 |
No.2 | 117.44 |
No.3 | 172.48 |
平均 | 138.00 |

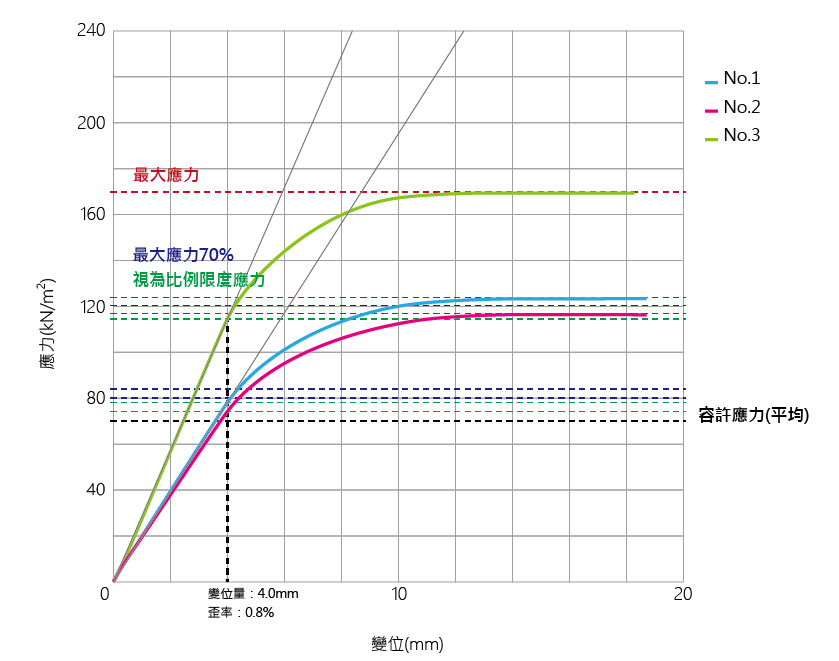

試驗品 | 最大應力 | 最大應力的70% | 視為比例限度應力 | 容許應力 | 視為比例限度荷重時 的歪斜百分比(%) |
單位:kN/m² | |||||
No.1 | 124.08 | 86.84 | 80.84 | 62.20 | 0.8 |
No.2 | 117.44 | 82.20 | 76.20 | 58.60 | 0.8 |
No.3 | 172.48 | 120.72 | 114.72 | 88.24 | 0.8 |
平均 | 138.00 | 96.60 | 90.60 | 69.68 | 0.8 |
根據 Rain Save 工法與長期性能 , 垂直方向荷重適用範圍是以土的單位體積重量 18 kN/m3 與活荷重(指車輛荷重以及集聚荷重 T-25 )進行評定。
※最少覆土深度為0.5m
覆土(m) | 死荷重 | 活荷重T-25 | 合計 [死荷重+活荷重] |
單位:kN/m² | |||
0.5 | 9.0 | 78.8 | 87.8 |
1.0 | 18.0 | 43.0 | 61.0 |
1.5 | 27.0 | 29.6 | 56.6 |
2.0 | 36.0 | 28.1 | 64.1 |
水平方向荷重適用範圍是以土的單位體積重量 18kN/m3 與地表承載荷重 10kN/m2 進行評定。
埋設深度(m) | 地表無乘載荷重 | 地表有乘載荷重 |
單位:kN/m² | ||
0.5 | 3.30 | 6.97 |
1.0 | 6.61 | 10.28 |
1.5 | 9.91 | 13.58 |
2.0 | 13.21 | 16.88 |
2.5 | 16.52 | 20.19 |
3.0 | 19.82 | 23.49 |
3.5 | 23.12 | 26.79 |
4.0 | 36.00 | 41.00 |
4.5 | 40.50 | 45.50 |
5.0 | 45.00 | 50.00 |
5.5 | 49.50 | 54.50 |
6.0 | 54.00 | 59.00 |
檢查項目 | 設計條件 | 該條件下的數值 | 容許值 | 判定 | |
強度 | 垂直方向荷重 | 設計覆土1.5m,且考慮T-25的車輛負載 | 56.5 kN/m² | 212.72 kN/m² | OK |
水平方向荷重 | 設計埋設深度3.5m,且考慮車載重量10 kN/m² | 26.8 kN/m² | 69.68 kN/m² | OK | |
設計埋設深度3.5m,且考慮地震時的情況 | 34.0 kN/m² | 69.68*1.3 =90.58 kN/m² | OK | ||
長期性能 | 垂直方向:(相當於50年的變位量)-(10小時實測變位量) | 設計覆土1.5m,且考慮相當於荷重2.0m深的長期淺變試驗 | 3.55mm | 4.55mm | OK |
水平方向:(相當於50年的變位量)-(10小時實測變位量) | 設計埋設深度3.5m(水平土壤壓力23.1 kN/m²),且考慮長期淺變試驗時加載荷重42 kN/m² | 4.22mm | 5.48mm | OK | |
耐震性能 | 儲集框架高度為2.0m,且覆土相當於2.0m時的儲集框架寬度 | 儲集框架表面積為15.06m*23.56m,設計深度為2.0m,設計覆土為1.5m | 23.56m | 26.50m | OK |
